Hyperline TTB-2768-AS-RAL9003 Шкаф напольный 19-дюймовый, 27U, 1388x600х800 мм (ВхШхГ), передняя стеклянная дверь со стальными перфорированными боковинами, задняя дверь сплошная, ручка с замком, крыша нового типа, цвет белый (RAL 9003) (разобранный)

Увеличить

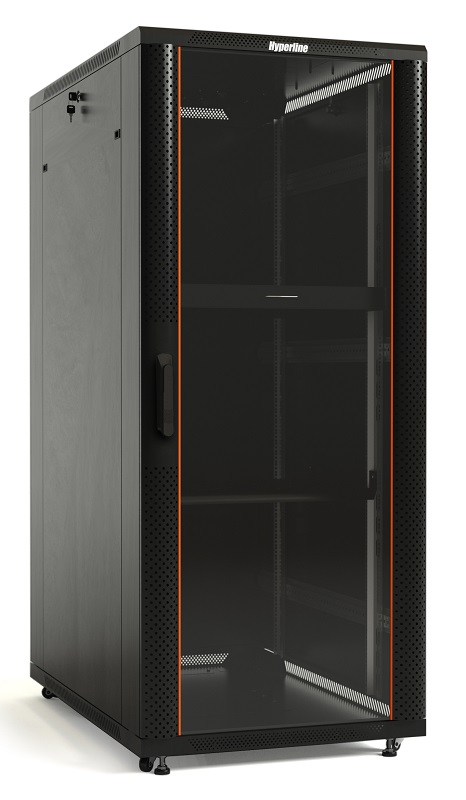

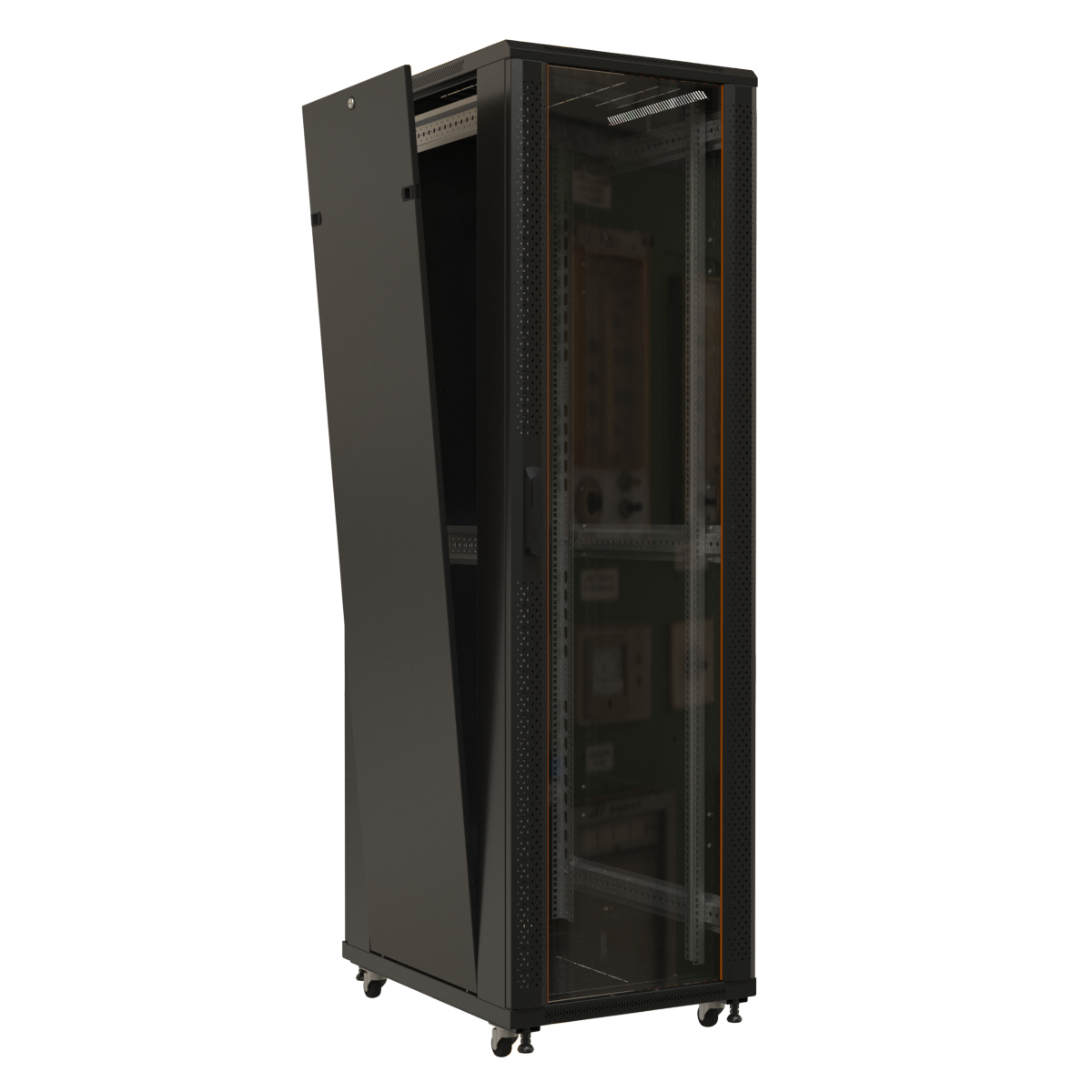

AS – передняя дверь стеклянная (с металлическими боковинами), задняя металлическая сплошная

Увеличить

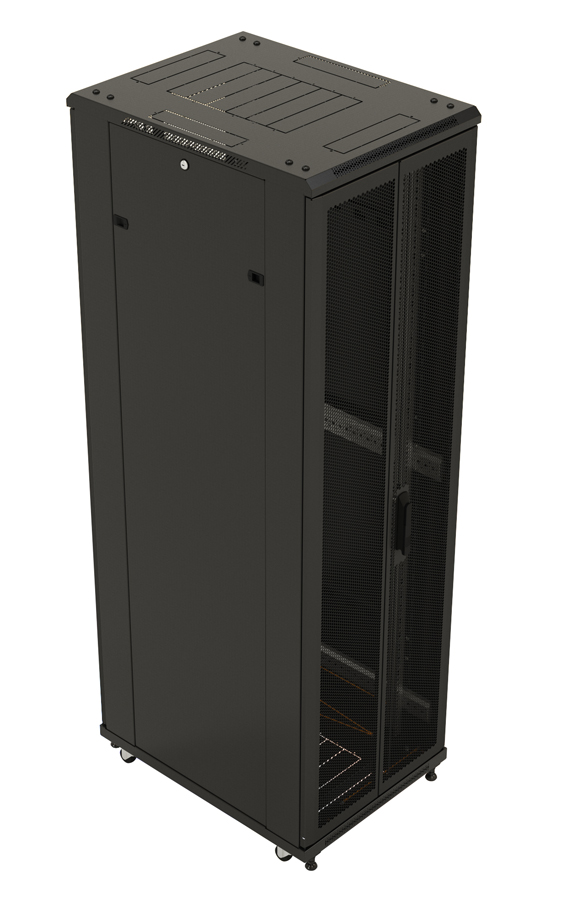

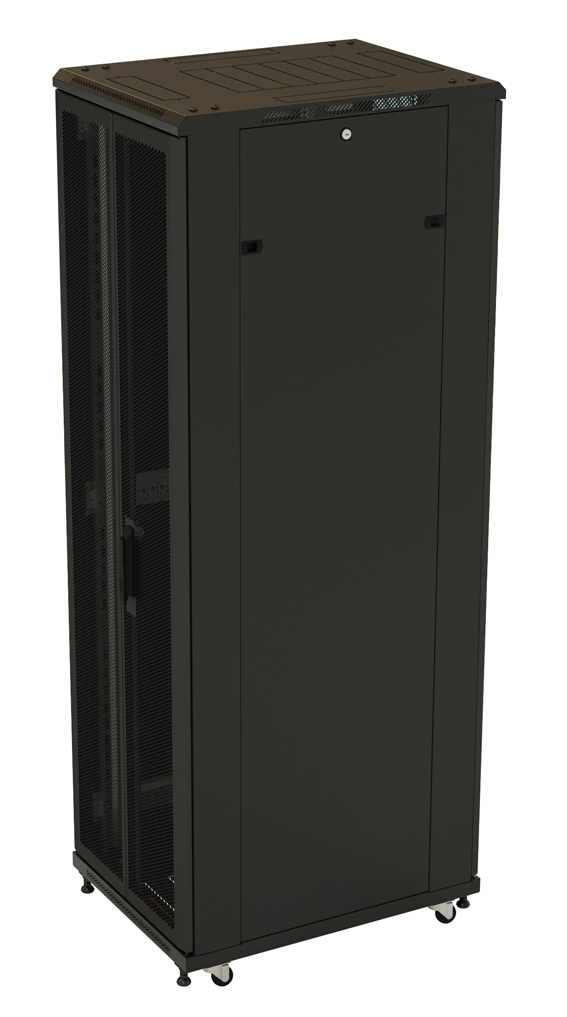

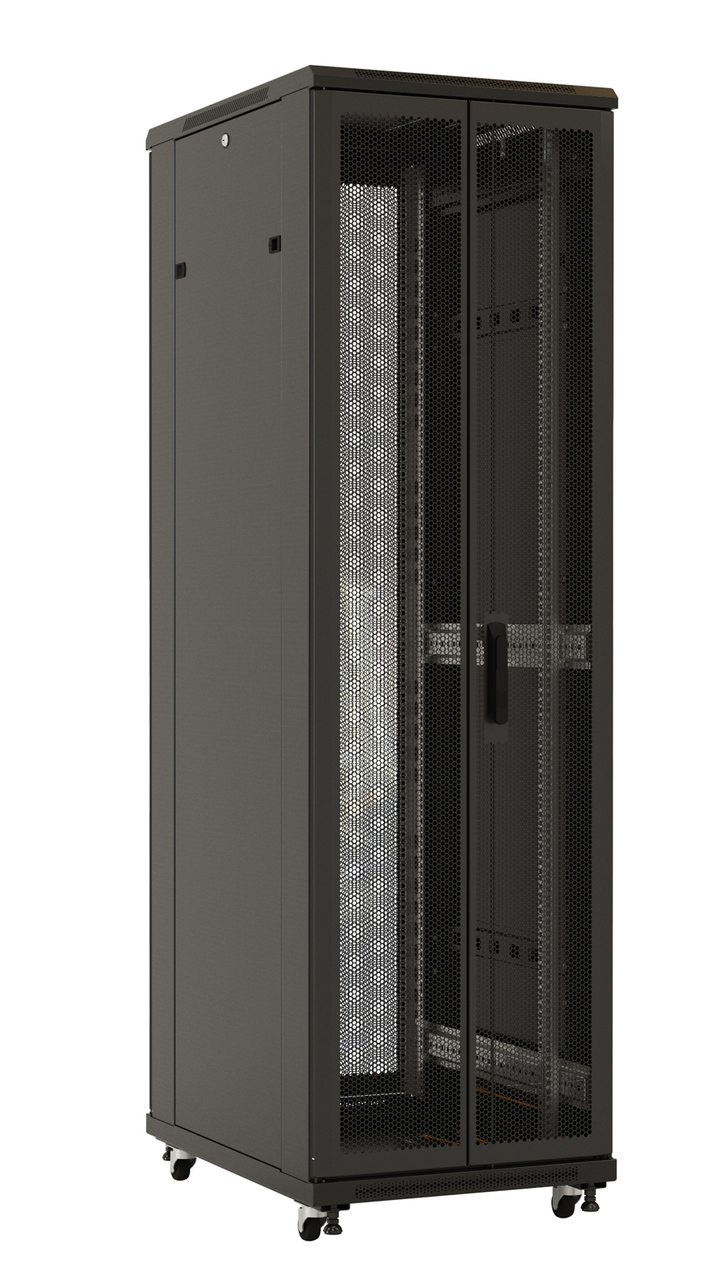

DD – передняя и задняя двери металлические перфорированные (обе двери распашные)

Два варианта исполнения дверей

Стандартные размеры

• Высота: 18, 22, 27, 32, 37, 42, 47U
• Ширина: 600, 800 мм (монтаж 19")
• Глубина: 600, 800, 1000, 1200 мм

Степень защиты

• IP 20

Допустимая статическая нагрузка^*

• 800 кг – для шкафов шириной 600 мм
• 350 кг – для шкафов шириной 800 мм

*  При равномерном распределении нагрузки по всем четырем 19-дюймовым монтажным профилям и установке одновременно на ножках и роликах.

Материалы

• Холоднокатаная сталь SPCC
• Закаленное стекло толщиной 4,7 мм (в случае стеклянной передней двери)
• Толщина стальных компонентов: рама каркаса, нижняя панель, задняя дверь, передняя дверь, боковые панели, верхняя панель – 1,2 мм; горизонтальные монтажные профили – 1,5 мм; 19-дюймовые монтажные профили – 2,0 мм

Отделка поверхности

• Корпус: порошковая краска черного цвета (RAL 9004); серый цвет – по заказу
• Внутренние стальные монтажные элементы (монтажные и горизонтальные профили): высококачественное антикоррозийное покрытие Aluzinc®

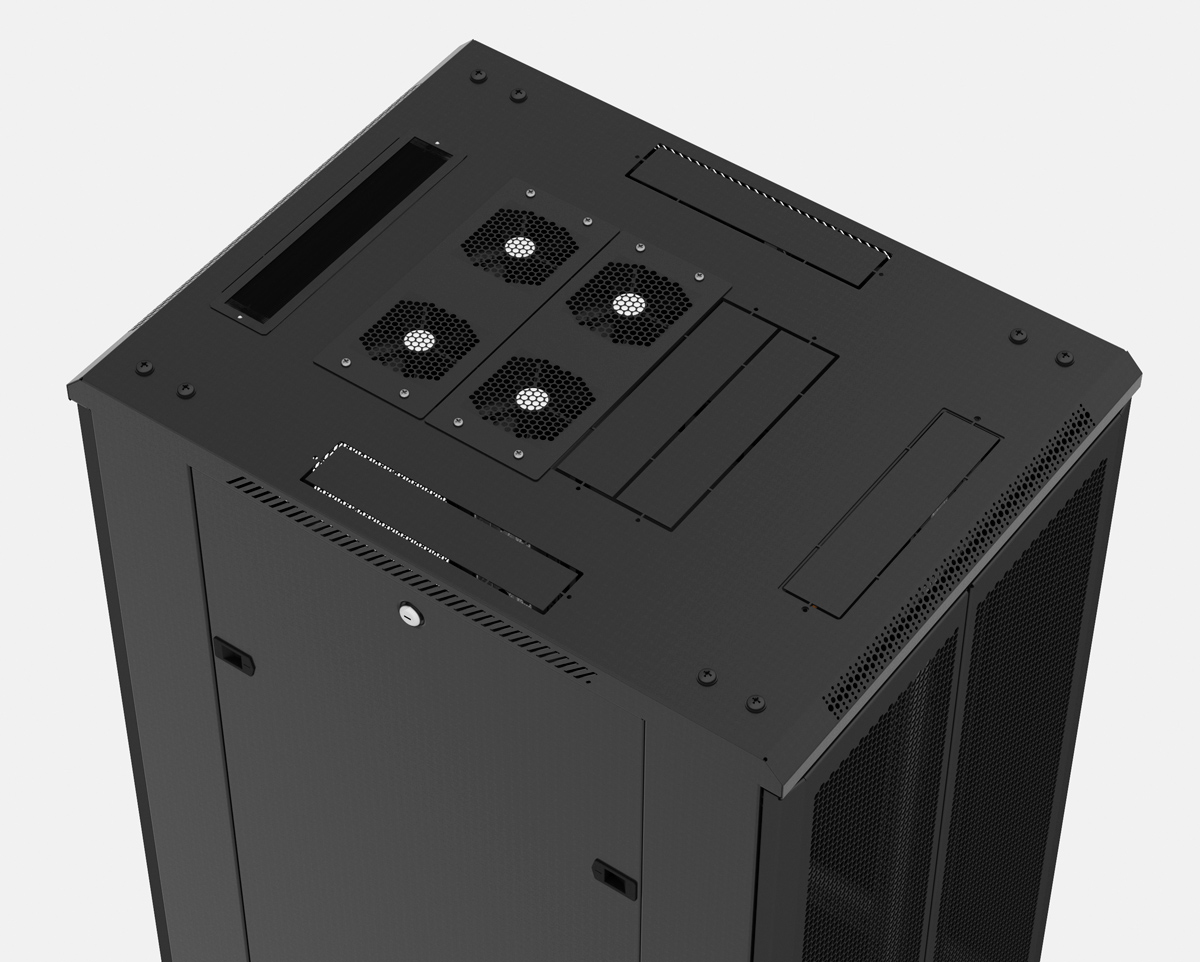

Совместимые вентиляторные модули

• В верхнюю и нижнюю панели шкафа можно устанавливать универсальные вентиляторные модули TFAB-T2FR-RAL9004 (приобретаются отдельно); данные вентиляторные модули одинаково подходят как для настенных шкафов TWB, так и ко всем габаритным моделям напольных шкафов TTB и TTC2)

Стандартная комплектация

• Сборный каркас: передняя и задняя рамы каркаса

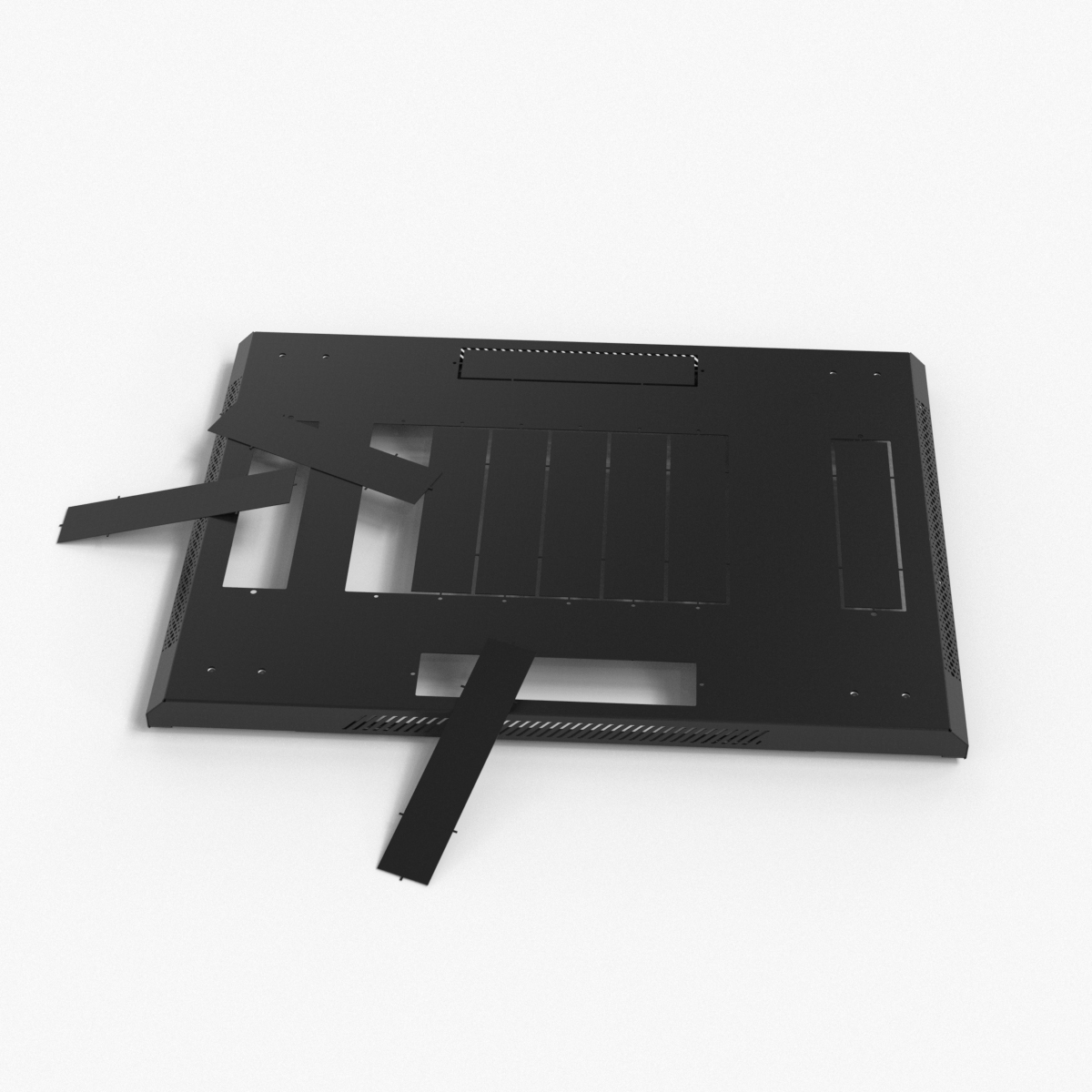

• Верхняя и нижняя панели каркаса (крыша и пол)
• Щеточный кабельный ввод (1 шт.) – для установки в верхнюю или нижнюю панель
• Передняя и задняя двери с рукоятками и замками
• Съемные боковые панели с защелками и замками (2 шт.)
• 19-дюймовые монтажные профили (4 шт.)
• Крепления для 19-дюймовых монтажных профилей (12/8 шт.)¹ – только для шкафов шириной 800 мм
• Горизонтальные монтажные профили (6/4 шт.)¹
• Регулируемые ножки (4 шт.)
• Высокопрочные 2-дюймовые ролики (4 шт.)
• Крепежный комплект (винты, гайки, шайбы, саморезы)
• Комплект заземления (кабели, винты, гайки, шайбы) – шина заземления заказывается отдельно
• Вертикальный кабельный организатор – только для шкафов шириной 800 мм

______________
1) Через дробь указано количество при высоте шкафа (менее) < 32U

______________
Компания Hyperline оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления.
Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия.

Соответствие стандартам

• ANSI/TIA/EIA RS-310-D; IEC 297-2, DIN 41494-1, 7; ETSI

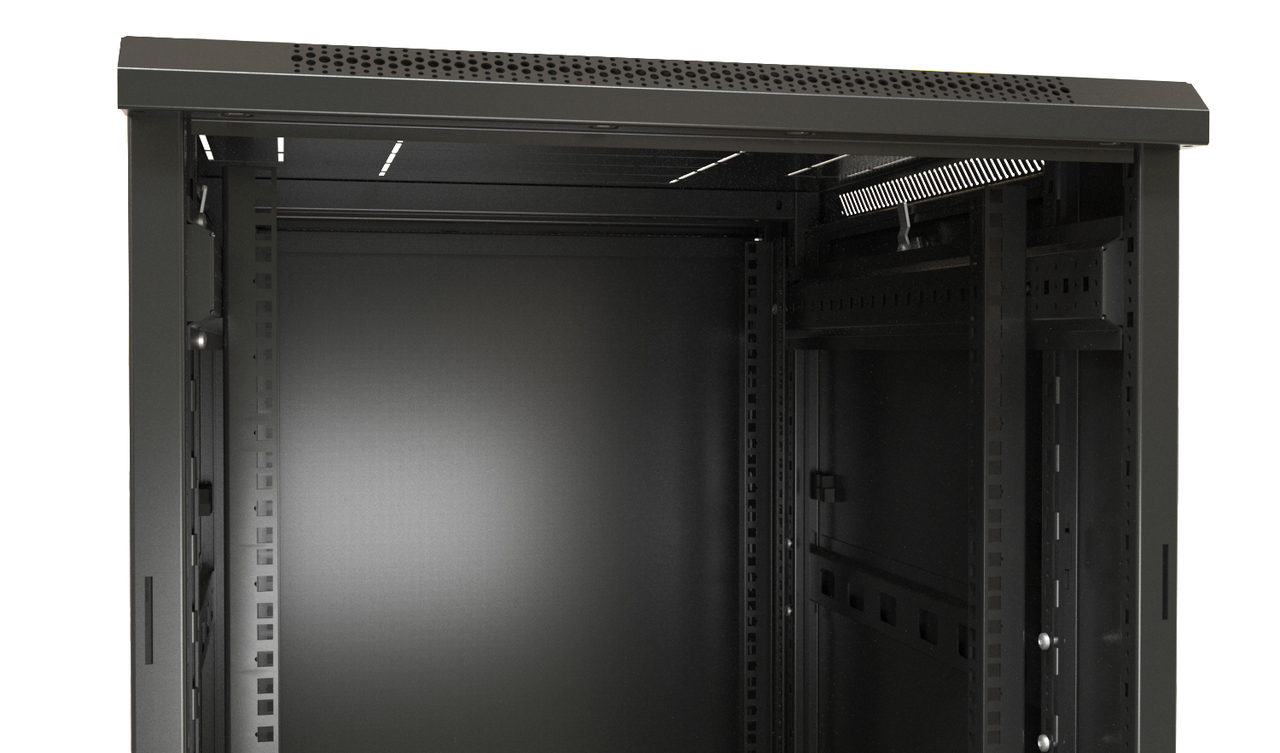

Сборно-разборная конструкция (каркас из 2 рам, соединенных с верхней и нижней панелями). Шкаф оснащен двумя парами (4 шт.) 19-дюймовых монтажных профилей, закрепляемых к каркасу и предназначенных для монтажа 19-дюймового оборудования. Положение профилей можно выбрать на необходимой глубине внутри шкафа, после чего зафиксировать их.

Варианты исполнения дверей

1. Шкафы серии TTB поставляются в разобранном виде в пяти плоских картонных коробках.
2. Компоненты шкафа упакованы вместе с крепежными элементами и руководством по сборке.
3. Коробки снабжены сопроводительными надписями и скреплены пластиковой монтажной лентой.
4. Коробка № 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм.

Распаковка изделия

1. Используя универсальный нож, аккуратно снимите упаковочную ленту.
2. Аккуратно откройте коробки и достаньте комплектующие шкафа.
3. Используя универсальный нож, аккуратно снимите упаковочную пленку.

Производитель не несет ответственности за повреждения, возникшие во время последующей транспортировки данного изделия.

Проверка комплектации

осле распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки. Перечень основных компонентов шкафа (без детализации крепежных элементов) приведен в подразделе «Стандартная комплектация» раздела «Характеристики и материалы».

Внимание!

Сохраняйте упаковку шкафа до окончания монтажа и установки оборудования. Отсутствие упаковки может являться основанием для отказа в предоставлении гарантии.

Ведомость комплектации коробки № 1 «Верхняя и нижняя панели, аксессуары»

Ведомость комплектации коробки № 2 «Передняя и задняя двери»

Ведомость комплектации коробки № 3 «Каркас (передняя рама)»

Ведомость комплектации коробки № 4 «Каркас (задняя рама)»

Ведомость комплектации коробки № 5 «Боковые панели»

Ведомость комплектации коробки № 6⁴ «Вертикальный кабельный организатор»

____________
1) Исполнение AS – передняя дверь стеклянная (с металлическими боковинами); задняя металлическая сплошная
2) Исполнение DD – передняя и задняя двери металлические перфорированные 75% (обе двери распашные)
3) Количество зависит от высоты шкафа: <32U (менее)/ =32U (равно)/ >32U (более)
4) Коробка № 6 поставляется только к шкафам шириной 800 мм

_________________________________________________________________________________________________________________________________
Компания Hyperline оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления. Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия.
