| Основные характеристики | |
| Категория (TIA/EIA): | 6 |
| Входной порт: | IDC-коннектор, заделка без инструмента |
| Выходной порт: | IDC-коннектор, заделка без инструмента |
| Защита от ЭМП: | полное экранирование |
| Количество пар: | 4 |
| Тип адаптера/коннектора: | для быстрой полевой заделки (без инструмента) |
| Тип подключаемых проводников: | медные одно- и многопроволочные жилы |
| Диаметр однопроволочных проводников: | 0,50–0,64 мм (24–22 AWG) |
| Диаметр многопроволочных проводников: | 0,61–0,76 мм (24–22 AWG) |
| Наружный диаметр подключаемого кабеля: | 5,0 ... 9,7 мм |

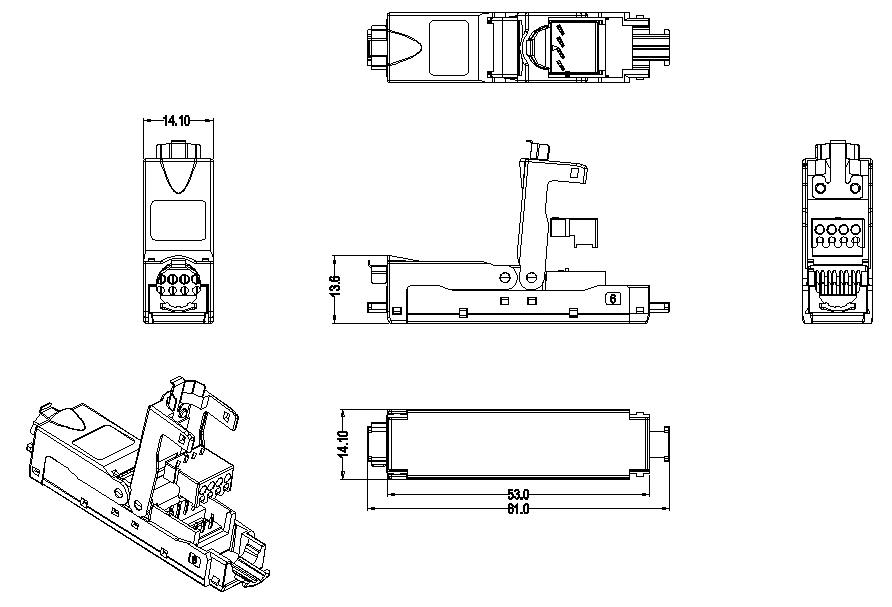

| Габариты и вес | |
| Высота: | 13.6 мм |
| Ширина: | 14.1 мм |
| Глубина: | 61 мм |
| Материалы | |
| Материал корпуса: | никелированный цинк, литой корпус |
| Материал корпуса IDC-модуля: | поликарбонат (PC UL94V-0) |
| Материал IDC-контактов: | фосфористая бронза с напылением золотом 0,762 мкм (30 µ") |
| Электрические характеристики | |
| Максимальный ток: | 1.5 А |
| Рабочее напряжение (ном.): | 48 В |
| Контактное сопротивление (макс.): | 20 мОм |
| Сопротивление изоляции (мин.): | 500 МОм |
| Испытательное напряжение: | 1000 В / 60 Гц / 1 мин. |
| Эксплуатационные характеристики | |
| Температура эксплуатации: | -10 °C ... +60 °C |
| Относительная влажность (макс.): | 93 % |
| Возможность повторной заделки (мин.): | 250 циклов |
| Упаковка | |
| Высота единичной упаковки: | 10 мм |
| Ширина единичной упаковки: | 80 мм |
| Глубина единичной упаковки: | 130 мм |
| Вес единичной упаковки: | 0.01 кг |
